HW / FREEWARE Modbus TCP diagnostika

ModbusTool.

Malá česká aplikace pro čtení holding a input registrů přes Modbus TCP. Nastavíte více čtecích bloků, pojmenujete signály a jejich hodnoty sledujete v tabulce, živých grafech nebo CSV záznamu.

Stáhnout pro Windows Otevřít návod

Verze 2.0.2 · Windows · .NET Framework 4.8 · EXE 121,3 kB ·Jeden EXE bez instalátoru

Skutečné rozhraní aplikace při čtení z místního TCP simulátoru. Zobrazené hodnoty jsou testovací, včetně krajních hodnot Int16 a záměrné chyby jednoho bloku.

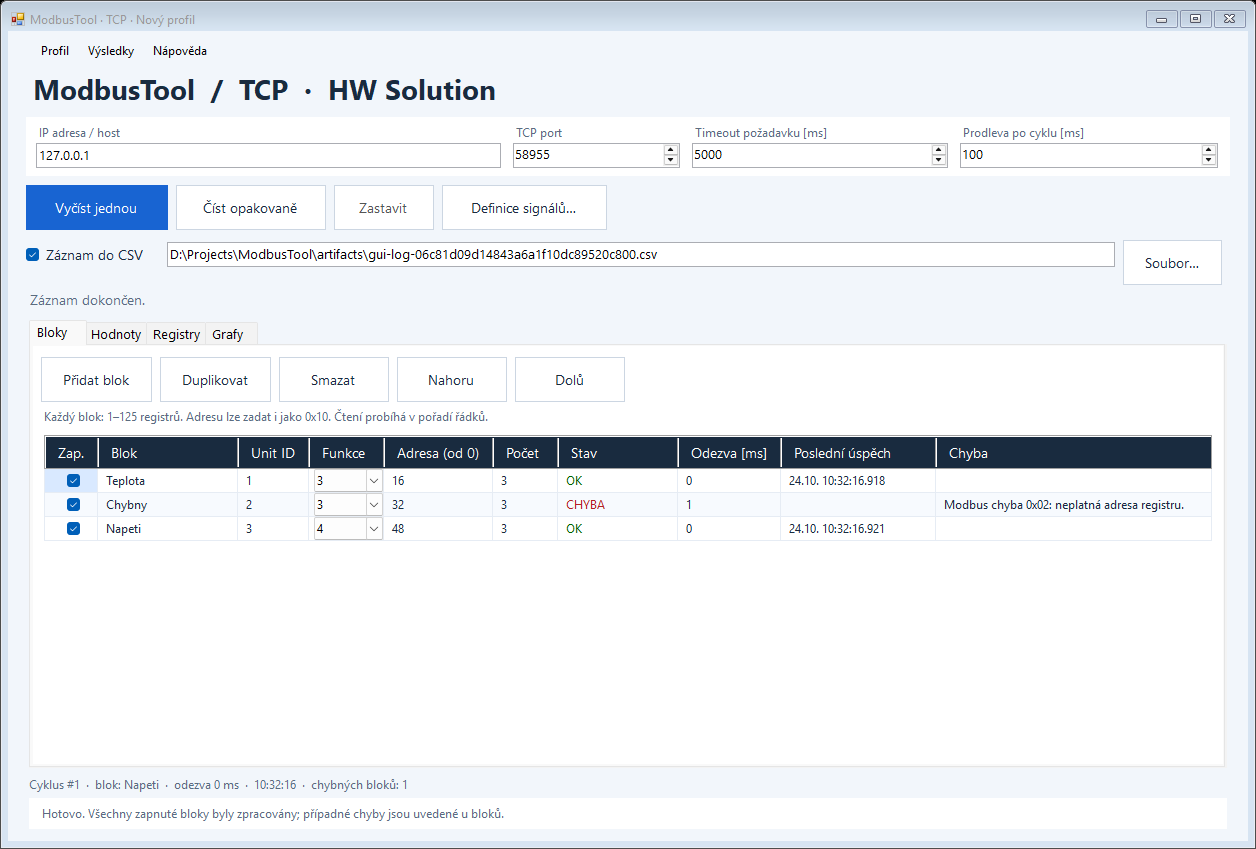

Přehled čtecích bloků a nastavení TCP spojení v aplikaci ModbusTool.
Čtení FC03/FC04 a ukázka chyby jednoho bloku v simulátoru.Plná velikost ↗

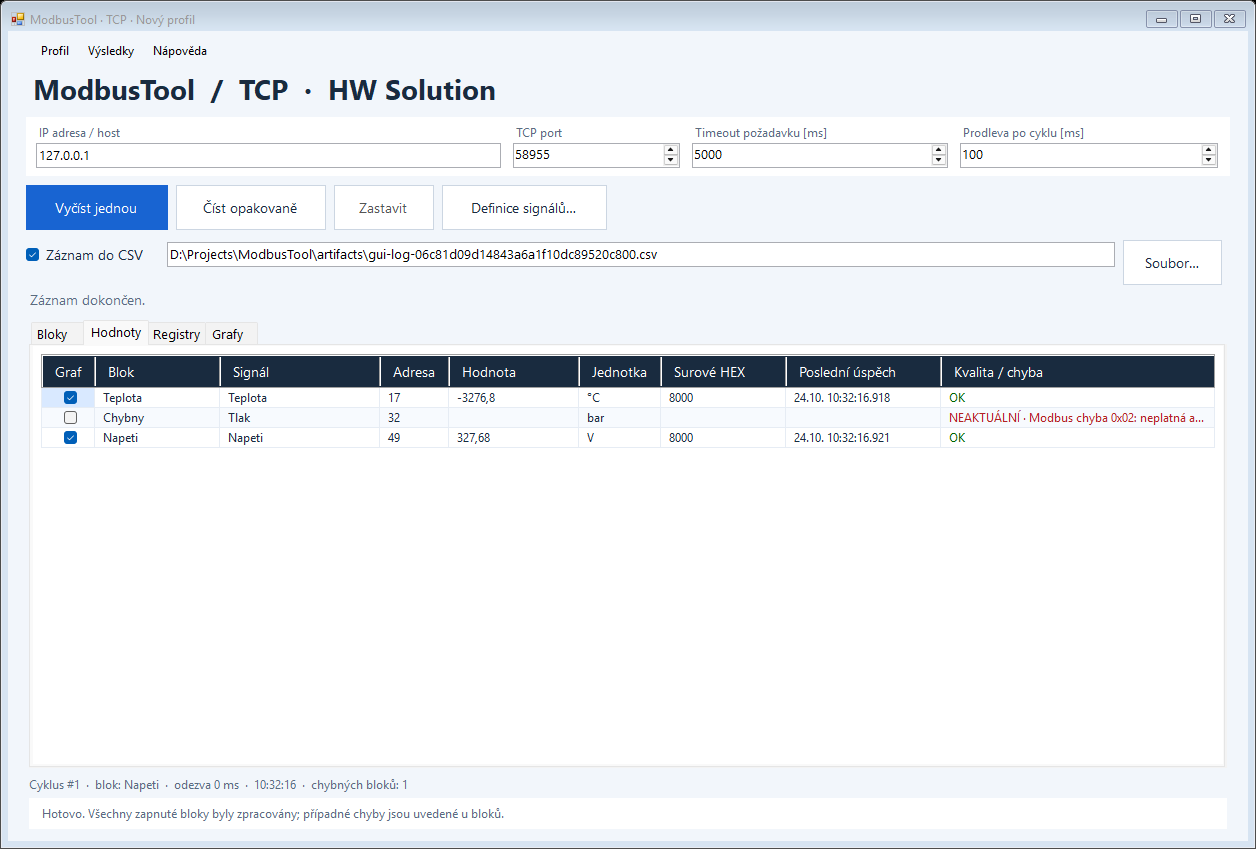

Dekódované signály s jednotkami v tabulce Hodnoty aplikace ModbusTool.
Dekódované testovací hodnoty s jednotkami a stavem čtení.

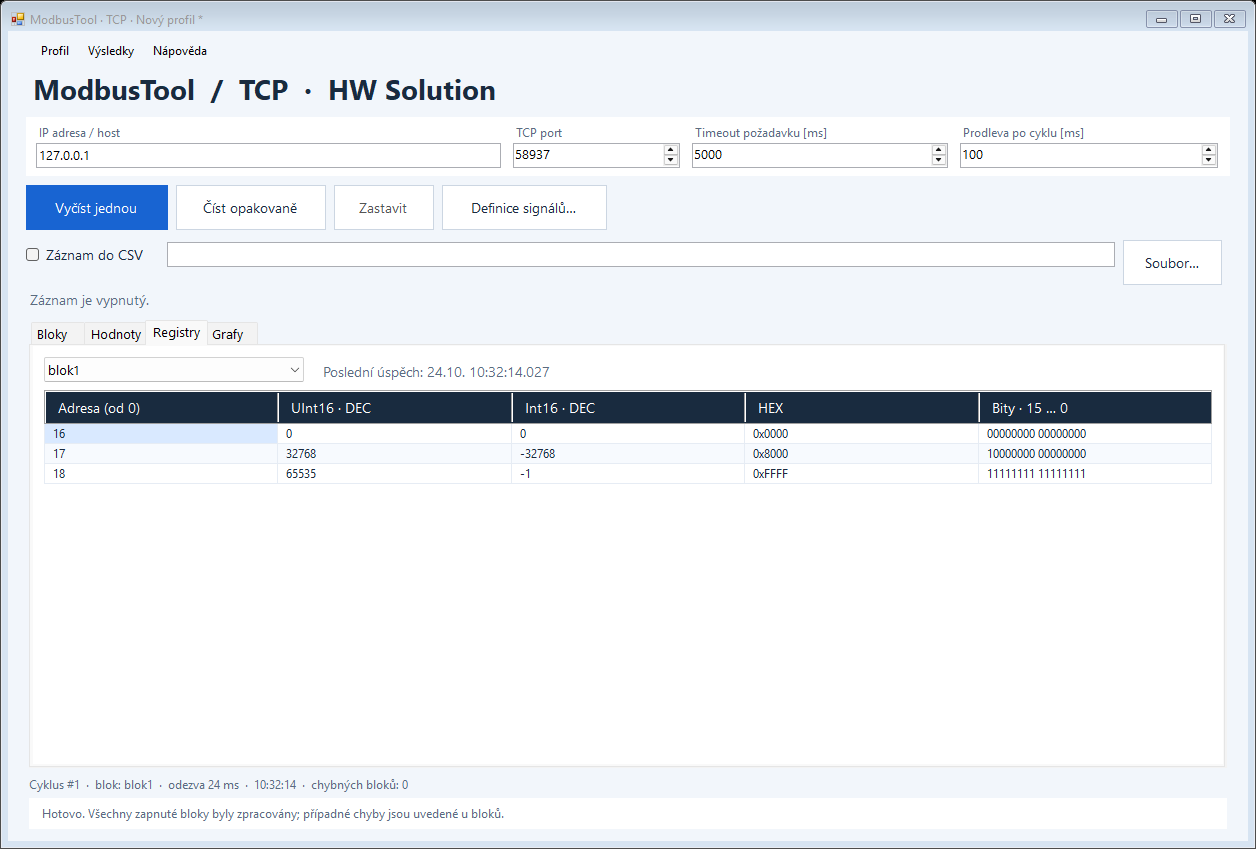

Surové registry Modbus TCP v číselném, hexadecimálním a bitovém zobrazení.
Surové registry vybraného čtecího bloku.

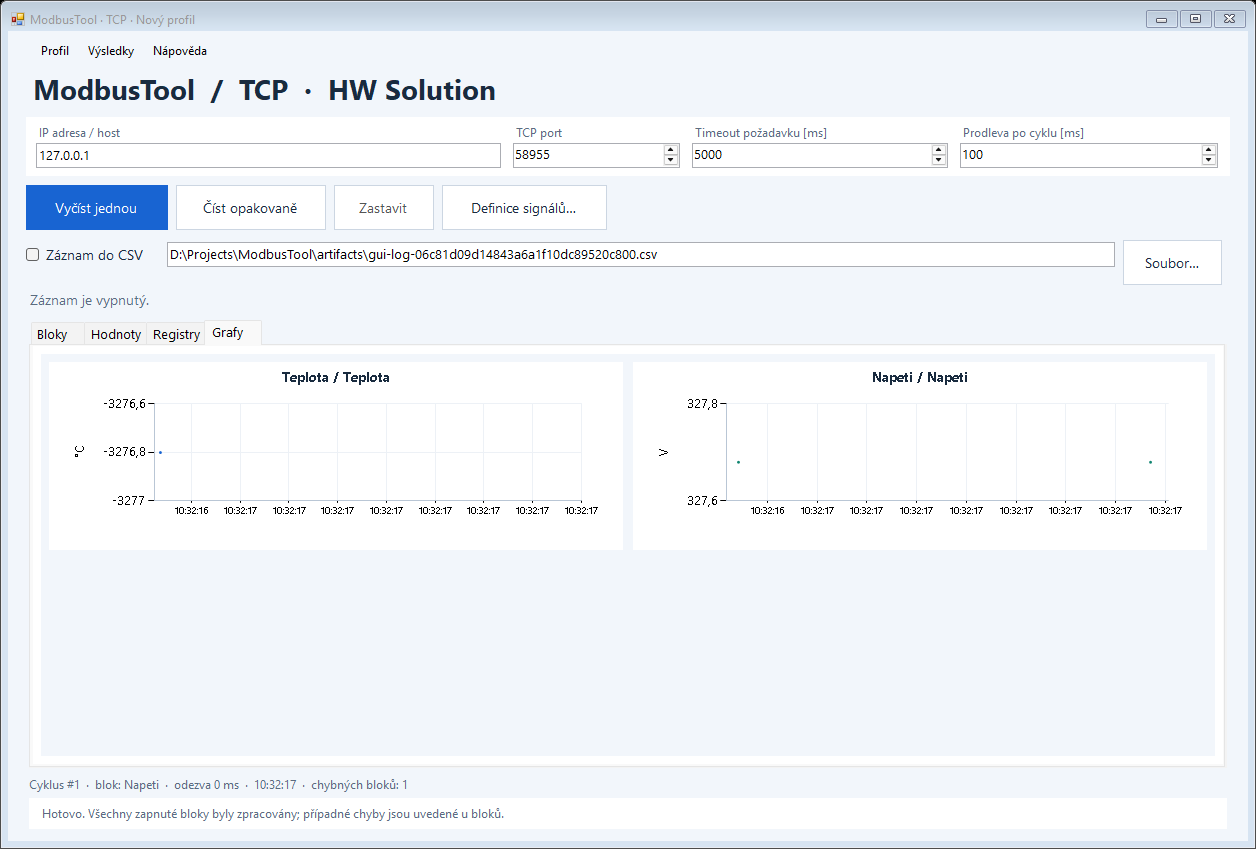

Živé grafy naměřených signálů v aplikaci ModbusTool.
Průběh signálů z TCP simulátoru v samostatných grafech.
01 / Možnosti

Co nástroj umí

  • Více čtecích bloků s vlastní jednotkou, funkcí FC03/FC04, adresou a počtem registrů.
  • Pojmenované signály, datové typy, pořadí bajtů a slov, měřítko a fyzikální jednotky.
  • Jednorázové i opakované čtení; poslední úspěšné hodnoty zůstávají při chybě označené jako neaktuální.
  • Až čtyři živé grafy s oddělenými jednotkami a mezerami při přerušení čtení.
  • Číselný, znaménkový, hexadecimální a bitový pohled na surové registry.
  • Uložení profilů do JSON, import bloků a signálů z CSV, export a průběžný CSV záznam.
02 / První čtení

Jak začít

  1. Stáhnout a spustit

    Stáhněte EXE a spusťte jej ve Windows s .NET Framework 4.8. Aplikace nepotřebuje instalátor ani další balíčky.

  2. Nastavit spojení a bloky

    Zadejte adresu zařízení a TCP port. V tabulce Bloky vyberte jednotku, FC03 nebo FC04, počáteční adresu a počet registrů.

  3. Pojmenovat hodnoty

    Přidejte signály podle registrů zařízení nebo načtěte obecný vzor JSON či CSV. Upravte datový typ, pořadí slov, měřítko a jednotku.

  4. Vyčítat a sledovat

    Spusťte jednorázové nebo opakované čtení. Prohlížejte hodnoty, registry a grafy; podle potřeby zapněte záznam do CSV.

Podrobný návod
